Rolamentos

Os Rolamentos são componentes mecânicos utilizados para permitir movimentos lineares retilíneos com suavidade e baixo atrito.

Os rolamentos são aplicados em conjunto com eixo retificados, essa combinação de esferas sobre eixos permitem melhor eficiência com baixo atrito, permitindo assim movimentar cargas elevadas com suavidade e precisão.

Na OBR temos uma vasta linha de rolamentos lineares para as mais diversas aplicações e segmentos.

Catálogo Completo

MODELO LME

Dimensões em mm.

Modelo	D	L	dr	Capacidade de Carga (N)
Modelo	D	L	dr	Dinâmica	Estática
LME 8 UU	16	25	8	260	400
LME 12 UU	22	32	12	410	590
LME 16 UU	26	36	16	770	1.170
LME 20 UU	32	45	20	860	1.370
LME 25 UU	40	58	25	980	1.560
LME 30 UU	47	68	30	1.560	2.740
LME 40 UU	62	80	40	2.150	4.010
LME 50 UU	75	100	50	3.820	7.930

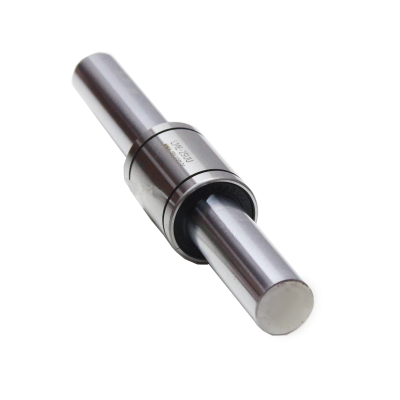

MODELO LME-L

Dimensões em mm.

Modelo	D	L	dr	Capacidade de Carga (N)
Modelo	D	L	dr	Dinâmica	Estática
LME 12L UU	22	61	12	650	1.200
LME 16L UU	26	68	16	1.230	2.350
LME 20L UU	32	80	20	1.400	2.750
LME 25L UU	40	112	25	1.560	3.140
LME 30L UU	47	123	30	2.490	5.490
LME 40L UU	62	151	40	3.430	8.040
LME 50L UU	75	192	50	6.080	15.900

LME 8

LME 12

LME 16

LME 20

LME 25

LME 30

LME 40

LME 50

LME 12L

LME 16L

LME 20L

LME 25L

LME 30L

LME 40L

LME 50L

MODELO LME-AJ

Dimensões em mm.

Modelo	D	L	dr	H	Capacidade de Carga (N)
Modelo	D	L	dr	H	Dinâmica	Estática
LME 12 UU AJ	22	32	12	1,5	410	590
LME 16 UU AJ	26	36	16	1,5	770	1.170
LME 20 UU AJ	32	45	20	2	860	1.370
LME 25 UU AJ	40	58	25	2	980	1.560
LME 30 UU AJ	47	68	30	2	1.560	2.740
LME 40 UU AJ	62	80	40	3	2.150	4.010

MODELO LME-OP

Dimensões em mm.

Modelo	D	L	dr	h1	⦵	Capacidade de Carga (N)
Modelo	D	L	dr	h1	⦵	Dinâmica	Estática
LME 12 UU OP	22	22	12	7,5	78º	206	265
LME 16 UU OP	26	36	16	10	78º	770	1.170
LME 20 UU OP	32	45	20	10	60º	860	1.370
LME 25 UU OP	40	58	25	12,5	60º	980	1.560
LME 30 UU OP	47	68	30	12,5	50º	1.560	2.740
LME 40 UU OP	62	80	40	16,8	50º	2.150	4.010

LME 12 AJ

LME 16 AJ

LME 20 AJ

LME 25 AJ

LME 30 AJ

LME 40 AJ

LME 12 OP

LME 16 OP

LME 20 OP

LME 25 OP

LME 30 OP

LME 40 OP

Dimensões em mm.

Modelo	D	dr	L	H	D1	Capacidade de Carga (N)
Modelo	D	dr	L	H	D1	Dinâmica	Estática
LMEF 12 UU	22	12	32	6	42	410	590
LMEF 16 UU	26	16	36	6	46	770	1.170
LMEF 20 UU	32	20	45	8	54	860	1.370
LMEF 25 UU	40	25	58	8	62	980	1.560
LMEF 30 UU	47	30	68	10	76	1.560	2.740
LMEF 40 UU	62	40	80	13	98	2.150	4.010
LMEF 50 UU	75	50	100	13	112	3.820	7.930

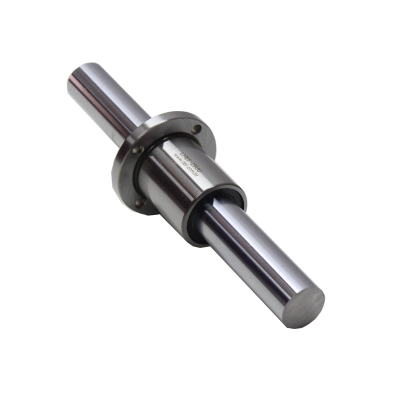

MODELO LMEF-L

Dimensões em mm.

Modelo	D	dr	L	H	D1	Capacidade de Carga (N)
Modelo	D	dr	L	H	D1	Dinâmica	Estática
LMEF 12 L UU	22	12	61	6	42	650	1.200
LMEF 16L UU	26	16	68	6	46	1.230	2.350
LMEF 20L UU	32	20	80	8	54	1.400	2.750
LMEF 25L UU	40	25	112	8	62	1.560	3.140
LMEF 30L UU	47	30	123	10	76	2.490	5.490
LMEF 40L UU	62	40	151	13	98	3.430	8.040
LMEF 50L UU	75	50	192	13	112	6.080	15.900
LMEF 60L UU	90	60	211	18	134	7.650	20.000

LMEF 12

LMEF 16

LMEF 20

LMEF 25

LMEF 30

LMEF 40

LMEF 50

LMEF 12 L

LMEF 16 L

LMEF 20 L

LMEF 25 L

LMEF 30 L

LMEF 40 L

LMEF 50 L

LMEF 60 L

MODELO LMEK

Dimensões em mm.

Modelo	D	dr	L	H	D1	Capacidade de Carga (N)
Modelo	D	dr	L	H	D1	Dinâmica	Estática
LMEK 8 UU	16	8	25	5	32	260	400
LMEK 12 UU	22	12	32	6	42	410	590
LMEK 16 UU	26	16	36	6	46	770	1.170
LMEK 20 UU	32	20	45	8	54	860	1.370
LMEK 25 UU	40	25	58	8	62	980	1.560
LMEK 30 UU	47	30	68	10	76	1.560	2.740
LMEK 40 UU	62	40	80	13	98	2.150	4.010

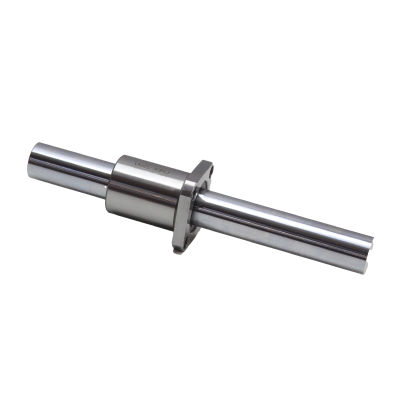

MODELO LMEK-L

Dimensões em mm.

Modelo	D	dr	L	H	D1	Capacidade de Carga (N)
Modelo	D	dr	L	H	D1	Dinâmica	Estática
LMEKL 8 UU	16	8	45	5	32	430	780
LMEKL 12 UU	22	12	57	6	42	650	1200
LMEKL 16 UU	26	16	70	6	46	1230	2350
LMEKL 20 UU	32	20	80	8	54	1400	12750
LMEKL 25 UU	40	25	112	8	62	1560	3140
LMEKL 30 UU	47	30	123	10	76	2490	5490
LMEKL 40 UU	62	40	154	13	98	3430	8040

LMEK 8

LMEK 12

LMEK 16

LMEK 20

LMEK 25

LMEK 30

LMEK 40

LMEK 8L

LMEK 12L

LMEK 16L

LMEK 20L

LMEK 25L

LMEK 30L

LMEK 40L

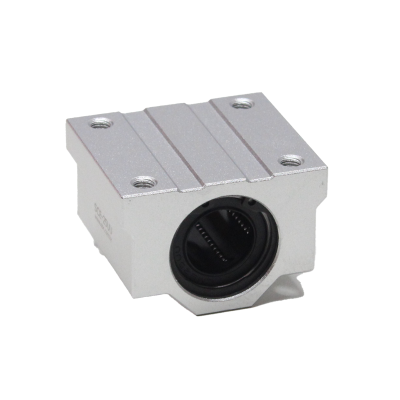

MODELO SCE

Dimensões em mm.

Modelo	H	D1	W	L	Capacidade de Carga (N)
Modelo	H	D1	W	L	Dinâmica	Estática
SCE12-B	30	24,5	44	39	510	784
SCE16-B	38,5	32,5	50	44	770	1.170
SCE20-B	41	35	54	53	860	1.370
SCE25-B	51,5	41	76	67	980	1.560
SCE30-B	59,5	49	78	76	1.560	2.740
SCE40-B	78	62	102	90	2.150	4.010

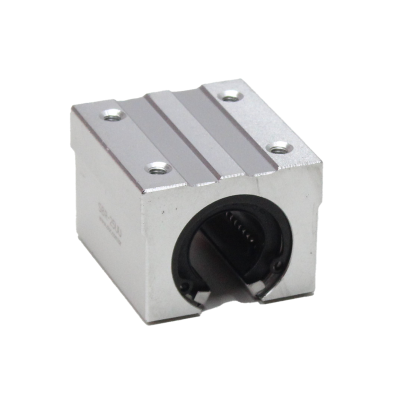

MODELO SBR

Dimensões em mm.

Modelo	G	E	W	M	h1	⦵	Capacidade de Carga (N)
Modelo	G	E	W	M	h1	⦵	Dinâmica	Estática
SBR12UU	27,5	17	40	39	8,5	80º	520	790
SBR16UU	33	20	45	45	11	80º	770	1.170
SBR20UU	39	23	48	50	11	60º	860	1.370
SBR25UU	47	27	60	65	12	50º	980	1.560
SBR30UU	56	33	70	70	15	50º	1.560	2.740
SBR40UU	72	42	90	90	20	50º	2.150	4.010

MODELO SBR-L

Dimensões em mm.

Modelo	G	E	W	M	h1	⦵	Capacidade de Carga (N)
Modelo	G	E	W	M	h1	⦵	Dinâmica	Estática
SBR16LUU	33	20	45	85	11	80º	1.548	2.360
SBR20LUU	39	23	48	96	11	60º	1.764	2.740
SBR25LUU	47	27	60	130	12	50º	1.960	3.140
